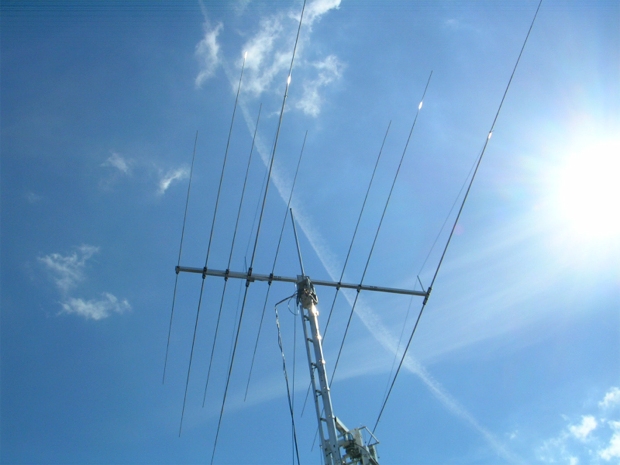

ICRC 4 Band 10-21 MHZ

customized 8 element triband-Yagi International Red Cross

ICRC 4 Band 10-21 MHZ

!!! the Yagi can be adapted to specific client’s requirements !!!

Frequency range   8 spot frequencies in the range 10-21 MHZ
Gain (dBd)   3,8 - 5,0
Gain (dBi free space)   5,95 - 7,15
F/B (dB)   10 - 32
SWR   < 1,5
Elements (number)   8
Active Elements per frequency   2 - 3
Max. Elementlength (m)   15,28
Boomlength (m)   6,00
Turning Radius (m)   8,25
Feedlines (number)   1 coax 50 Ohm
Weight (kg)   55
Windload at 130 km/h   1.125 N / 1,5 m² / 16,13 feet²

<---
