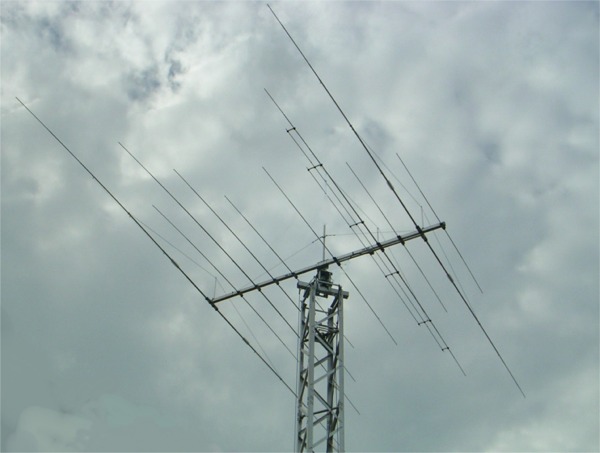

OB12-6 12 Element Yagi 40-20-17-15-12-10m

OPTIBEAM  OB12-6 12 Element Yagi 40-20-17-15-12-10m

unique in the world:
 6 bands - no traps - 1 feedline - no tuning - perfect performance
The new version of the OB12-6, even better, even more unbelievable
OB12-6   12 Element, 6 Band

Bands   40 / 20 / 17 / 15 / 12 / 10
Gain (dBd) *   3,5 / 4,2 / 4,3 / 4,6 / 5,0 / 5,7
Gain (dBi) **   10,3 / 11,6 / 11,9 / 12,3 / 12,7 / 13,5
F/B (dB)   15 / 13 / 14 / 16 / 18 / 26
VSWR
40 m CW/Europe setting:
7,00 - 7,05 - 7,15   1,6 - 1,1 - 1,8
40 m USA phone setting:
7,15 - 7,20 - 7,30   1,6 - 1,1 - 1,8
14,00 - 14,18 - 14,35   1,4 - 1,2 - 1,4
18,07 - 18,13 - 18,17   1,5 - 1,1 - 1,2
21,00 - 21,25 - 21,45   1,5 - 1,1 - 1,2
24,89 - 24,94 - 24,99   1,5 - 1,1 - 1,2
28,00 - 28,50 - 29,00   1,5 - 1,2 - 1,7

Elements (number)   12
Active Elements   2 / 2 / 2 / 2,5 / 3 / 3
Max. Elementlength (m)   14.68
Boomlength (m)   6.1
Turning Radius (m)   7.95
Feedlines (number)   1 Coax 50 Ohm
Weight (kg)   65
Windload at 130 km/h   1.504 N / 1,88 m² / 20,3 feet²

Price ***   2.579,00 EUR
* = average gain over dipol in free-space / for comparison: 2 el monobander 4 dBd, 3 el 5-6 dBd
** = average gain at 20m above ground (= dBd + 2.15 dB isotropic + about 5 dB ground reflection)
*** = outside EU minus 19% tax - subject to change
