große Dreiband-Yagi 80-40-30m

OB804030x

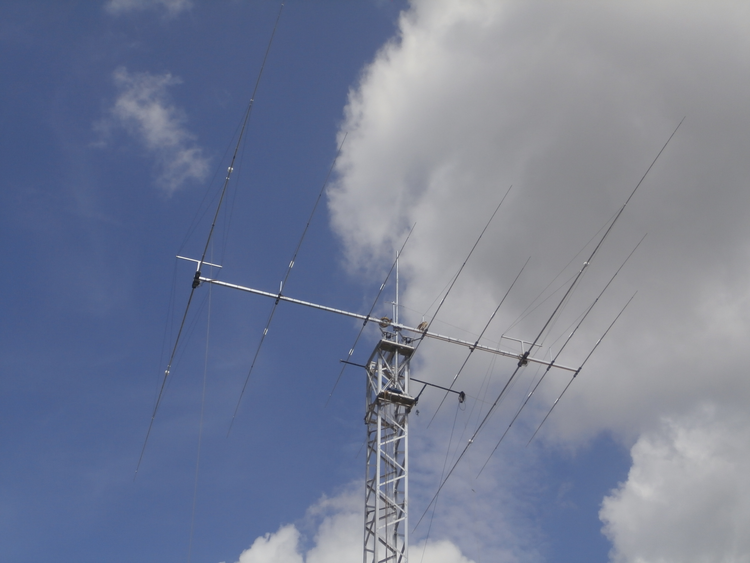

OB804030x große Dreiband-Yagi 80-40-30m

Bänder   80 (multi switch) / 40 / 30
Gewinn (dBd)*   3,8 / 4,8 / 4,9
Gewinn (dBi)**   9,9 / 11,3 / 12,2
V/R (dB)   18 / 20 / 28

SWR (mit dem OptiBeam Multi Switch):
80m SSB 1: 3,775 - 3,795 - 3,835   1,7 - 1,2 - 2,0
80m SSB 2: 3,735 - 3,755 - 3,800   1,7 - 1,2 - 2,0
80m SSB 3: 3,695 - 3,715 - 3,760   1,7 - 1,2 - 2,0
80m CW: 3,500 - 3,518 - 3,560   1,7 - 1,3 - 2,0
40m: 7,000 - 7,090 - 7,200   1,7 - 1,1 - 2,0
30m: 10,100 - 10,125 - 10,150   1,3 - 1,1 - 1,2

Elemente (Anzahl)   8
Aktive Elemente   2 / 3 / 3
Max. Elementlänge (m)   22,90
Boomlänge (m)   13,50
Drehradius (m)   13,25
Zuleitungen (Anzahl)   1 Koax 50 Ohm
Eigengewicht (kg)   175
Windlast bei 130 km/h   3.600 N / 4,5 m² / 48,38 feet²

Preis (inkl. 5 KW 1:2 Balun und 80m Multi Switch System) ***   EUR 9.059,00
*    = durchschnittlicher Gewinn über Dipol im Freiraum / zum Vergleich: 2el Monobander 4 dBd, 3el 5-6 dBd
**  = durchschnittlicher Gewinn 20m (80m = 30m) über Grund (= dBd + 2.15 dB Isotrop + ca. 5dB Bodenreflektion)
***  = außerhalb der EU abzgl. 19% deutsche MWSt.  - Preisänderungen vorbehalten
